不饱和树脂设备

       本全套装置用于生产不饱和聚酯树脂、酚醛树脂、环氧树脂、ABS树脂、油漆的重要设备。全套设备由反应锅、竖式分馏柱、卧式冷凝器、贮水器、溢油槽、管线(对稀釜)等组成,全套设备与物料接触部分采用不锈钢制作。

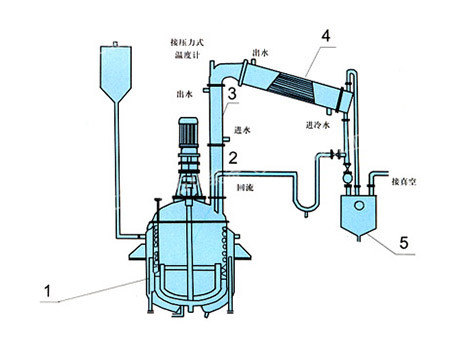

       主要部件示意图:1、反应锅 2、竖式分馏柱 3、竖式冷凝器 4、卧式冷凝器 5、贮水器。
       注:1、锅内可设置不锈钢盘管或夹套内设置不锈钢盘管;2、如不用电热棒加热,也可用蒸汽加热或导热油循环加热。
序号 部件名称 容积及尺寸
1 反应釜L 50 100 300 500 1000 2000 3000 5000
2 竖式分馏柱 DN65×460 DN100×500 DN150×560 DN150×750 DN200×790 DN200×1000 DN250×1200 DN300×1200
3 竖式冷凝器M2 0.01 0.19 0.22 0.49 1 1.5 2.5 5
4 卧式冷凝器M2 0.29 0.58 1.5 2.08 3.17 5 12 20
5 缩水罐L 8 30 50 60 100 120 198 300
6 稀释釜L 100 200 500 800 1500 3000 4500 7500
