填料塔


图1

图2

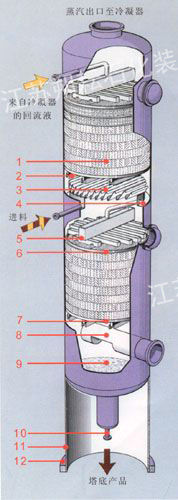

       图1:1、规整填料   2、支撑栅板   3、液体收集器   4、集液环   5、多级槽式液体分布器   6、填料压圈   7、支撑栅板   8、蒸汽入口管   9、塔底   10、至再沸器循环管   11、裙座   12、底座环
       此结构适合于直径大于等于800mm的填料塔。
       图2:1、规整填料   2、支撑栅板   3、液体收集器   4、降液管   5、管式液体分布器
       此结构适合于直径小于800mm的填料塔。
       规整填料塔的分离性能取决于内件,即填料、分布器、收集器等。同时也取决于许多参数,如气体负荷、液体负荷、物料性质、操作压力、填料湿润性能和液体分布不均匀等等。至今不能由填料的几何形状来精确计算塔的分离性能,需要通过填料塔的理论和不同条件下通过试验塔来测定准确数据。用户可根据资料以近似程度确定塔的尺寸和需要的填料高度。如果需要经济、合理的结构形式,我厂愿与用户密切合作。
