MVR蒸发器

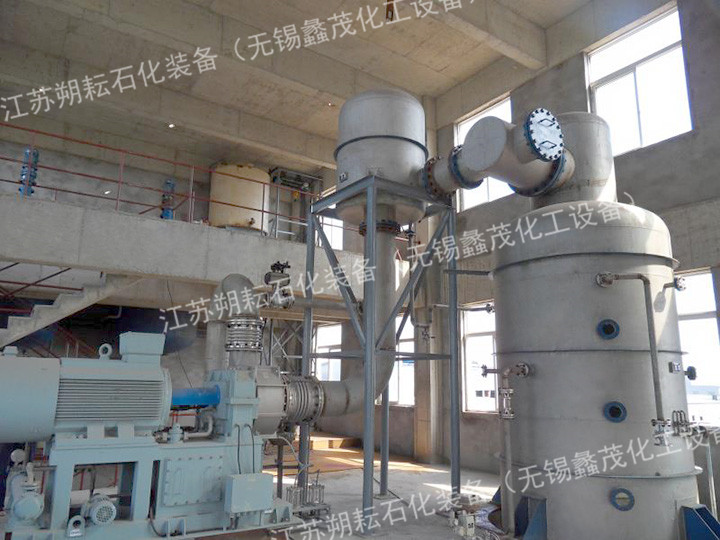

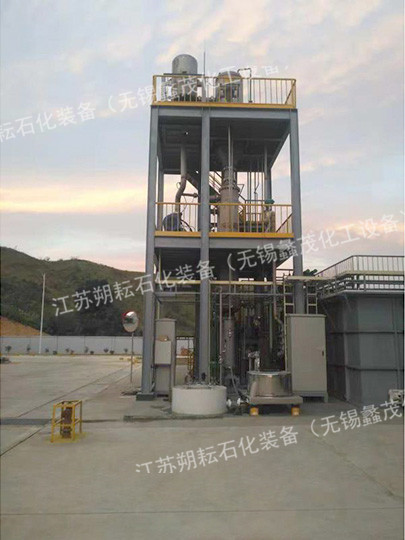

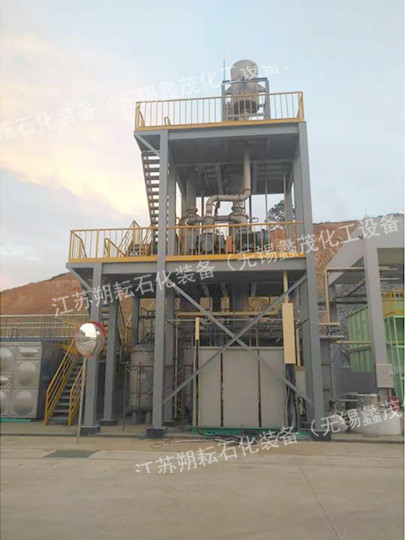

MVR蒸发器

多效MVR蒸发器

机械压缩MVR蒸发器

MVR蒸发结晶器

硫酸钠MVR蒸发器

氯化钠MVR蒸发器
产品概述
       MVR蒸发器是一种主要应用于制药行业的新型高效节能蒸发设备,该设备采用低温与低压汽蒸技术和清洁能源为能源产生蒸汽,将媒介中的水分离出来,是目前好的蒸发技术,是替代传统蒸发器的升级换代产品。

MVR蒸发器产品组成
       预热器:多数情况下待蒸发的溶液在进入蒸发器前需要预热。
       蒸发器:需要蒸发的溶液在蒸发器里和热源蒸汽进行加热,产生蒸发。根据不同溶液的性质来选择不同类型的蒸发器。
       分离器:用于蒸汽和液体的分离,根据不同溶液的性质可以选择不同的分离器,一般有离心分离器,重力分离器或者特殊结构的分离器。
       真空系统:维持整个系统的真空度,从装置中抽出部分空气,不凝气以及溶液带入的气体,以达到系统稳定的蒸发状态。泵:输送待蒸发的溶液以及浓缩后的溶液。根据不同性质的溶液选择不同类型的泵,一般可以使用离心泵、容积泵、螺杆泵。

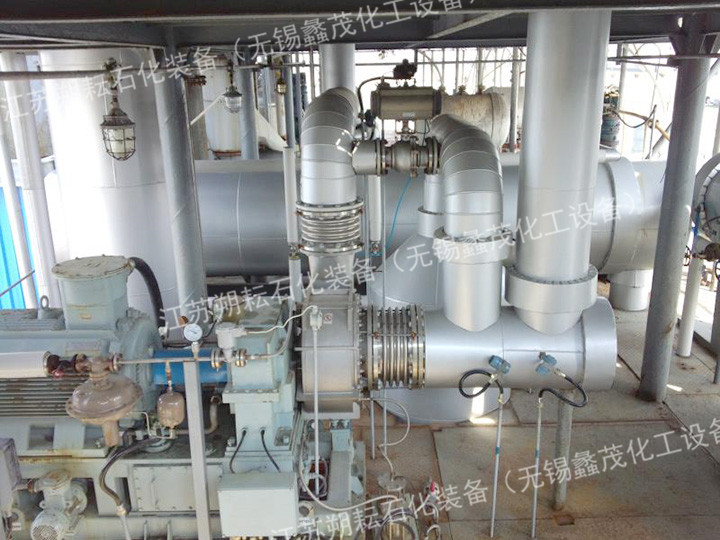

       压缩机:通过压缩二次蒸汽提供蒸发热源,提高二次蒸汽的热焓。根据不同流量和压缩比的要求可以选择多种压缩机,对于压升加大的情况,可以采用多级压缩机串联使用。
       控制系统:MVR蒸发系统控制中心,通过对电机马达转速的调节,阀门、流量计、温度、压力的控制,以达到自动蒸发、清洗、停机等操作。自动报警,自动保护系统不受损伤,保持系统动态平衡。
       清洗系统:不同的溶液蒸发一段时间后有可能会发生结垢现象,一般的结垢都是通过添加化学溶剂除去的,一般可以使用CIP原位清洗或者拆除清洗。

工作原理
       MVR蒸发器不同于普通单效降膜或多效降膜蒸发器,MVR为单体蒸发器,集多效降膜蒸发器于一身,根据所需产品浓度不同采取分段式蒸发,即产品在次经过效体后不能达到所需浓度时,产品在离开效体后通过效体下部的真空泵将产品通过效体外部管路抽到效体上部再次通过效体,然后通过这种反复通过效体以达到所需浓度。
       效体内部为排列的细管,管内部为产品,外部为蒸汽,在产品由上而下的流动过程中由于管内面积增大而使产品呈膜状流动,以增加受热面积,通过真空泵在效体内形成负压,降低产品中水的沸点,从而达到浓缩,产品蒸发温度为60℃左右。
       产品经效体加热蒸发后产生的冷凝水、部分蒸汽和给效体加热后残余的蒸汽一起通过分离器进行分离,冷凝水由分离器下部流出用于预热进入效体的产品,蒸汽通过风扇增压器进行增压(蒸汽压力越大温度越高),而后经增压的蒸汽通过管路汇合一次蒸汽再次通过效体。
       设备启动时需一部分蒸汽进行预热,正常运转后所需蒸汽会大幅度减少,在风扇增压器对二次蒸汽加压的过程中由电能转化为蒸汽的热能,所以设备运转过程中所需蒸汽减少,而所需电量大幅增加。
       产品在效体流动的整个过程中温度始终在60℃左右,加热蒸汽与产品之间的温度差也保持在5—8℃左右,产品与加热介质之间的温度差越小越有利于保护产品质量、有效防止糊管。
       产品的浓缩度在50%左右时仅MVR蒸发器就能完成,当所需浓度为60%时则需安装闪蒸设备。

主要特点
       1、MVR节能蒸发器技术是目前好的蒸发器技术,需要少量生蒸汽(开机启动时需要少量生蒸汽,正常运行中几乎不再需要生蒸汽了),降低企业运行成本,减少环境污染。
       2、由于采用压缩机提供热源,和传统蒸发器相比温差小多,能够达到温和蒸发,提高产品质量,降低结垢。
       3、无需冷凝器或只需要小面积的冷凝器,结构与流程简单,全自动操作,可连续运行,安全可靠。
       4、设备内配CIP清洗管路,可实现就地清洗,整套设备操作方便,无死角。
       5、该蒸发器是物料在低温(蒸发温度40℃-100℃)进行蒸发,料液均匀,不跑料,不易结焦,物料加热变性小。

适用范围
       机械式蒸汽再压缩(MVR)蒸发器,适用于牛奶、葡萄糖、淀粉、味精、木糖、制药、化工、生物工程、环保工程、废液回收、造纸、制盐等行业进行低温浓缩。
